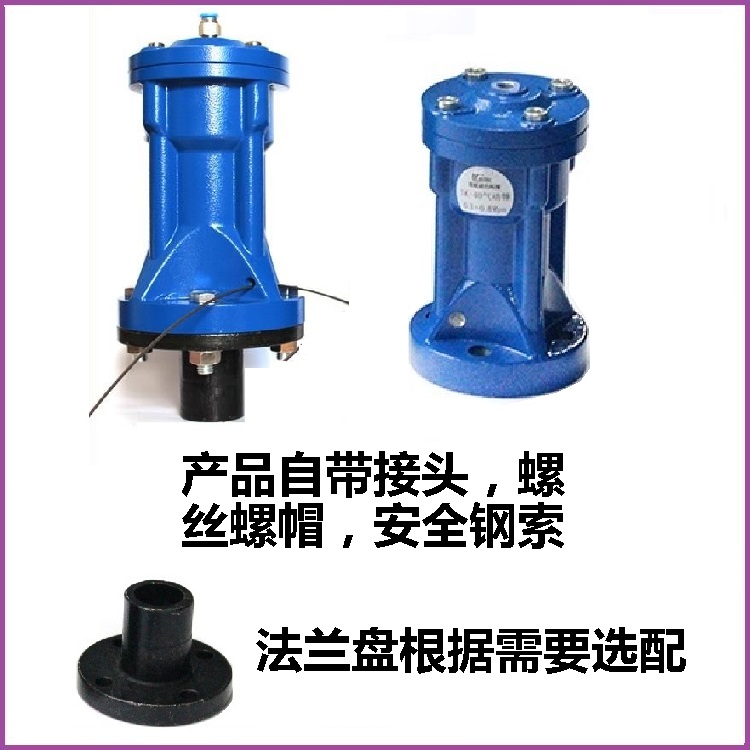

SK40气动敲击锤：

SK40气动敲击锤工作原理：
在SK气动敲击锤没有通入压缩空气(3Kg/cm 以上)的状态下，磁性活塞①借助强磁力贴紧固定在基板②上。三通电磁阀通电时，压缩空气流入气动敲击锤本体，本体内的压力增高，当大于磁力时，磁性活塞①高速脱离基板②，由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气动敲击锤本体内的压缩空气通过三通电磁阀排出，于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②，通过磁力密接在基板上回复到初始状态
　

SK-40气动敲击锤的工作原理图:

SK40气动敲击锤的产品选型:
SK40气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的 板厚(t),由图来选定气动敲击锤的型号和台数.例如设料斗直径(D)是1500mm,板厚(t)是3mm, 由图可知选择60型,台数为2台.并且有时因料斗的形状(角锥,圆锥)及其中的粉体的物性, 状态等不同,略有差异。

如果是单个SK40气动敲击锤进行控制，一般情况下，再配一个继电器，和电磁阀进行连接。这样便于设置SK40气动敲击锤的敲击时间。继电器 可选用我们的气锤专用继电器。上图的安装方法是比较常用的安装方法，有些客户不配法兰，自己想办法安装的也有很多。如果是多个气锤循环敲击。我们推荐用肪冲控制仪控制，因为脉冲控制仪可以接多个电磁阀，普通继电器只能接一个电磁阀。

SK-40气动敲击锤是我们引进日本技术的一款气动敲击锤。质量可靠，性价比高。SK40气动敲击锤结构简单合理，给一个气信号就会进行一次敲击，非常便于控制。

SK40气动锤内部结构是这样的。里面有一个活塞锤头，这个活塞上装有密封圈，耐磨环，磁铁。不运动的情况下这个活塞因为磁铁的关系被吸附在上面的铁块上，当气源输入，磁铁吸不住的时候活塞锤头就会向前进行敲击，从而产生振动力。SK40气动敲击锤因为结构简单，所以使用非常方便。一般控制一个气锤用一个电磁阀加一个继电器来进行控制。气锤的力量基本是固定的，只要达到相应的气压就可以。不需要装配空气调压阀等产品来调节气锤的力量。

以上的继电器的接线图，按上图接既可很好的控制气锤。继电器上的数字随时可调。带电调节完毕后请关闭电源，不然无效。左边的三个位是调气锤敲击的间隔时间。右边 三个位是调脉冲宽度的，基本上设置成0.1秒就可以了。上图调试的效果就是每隔五秒敲击一次。
